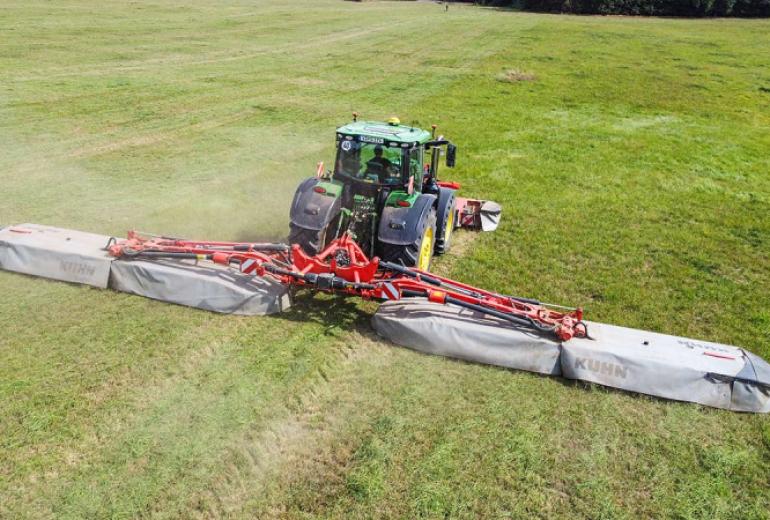

Kuhn esitles Agritechnical 14,50 m töölaiusega rippniidukit GMD 15030. Meie oleme selle kombinatsiooniga juba eksklusiivselt niitnud.
Uus GMD 15030 esines mõni aeg tagasi meie ajakirjas juba maskeeritud prototüübina. Möödunud sügisel esitles Kuhn niidukit Agritechnical ametlikult. Meie oleme jõudnud masinaga juba mõned hektarid niita. GMD 15030 on huvitav masin – Kuhn on selle ehitamiseks välja töötanud täiesti uusi lahendusi, kasutades samal ajal ka olemasolevaid komponente.
Lihtne haakimine
Nii leidus riiulist näiteks haakepea, mille Kuhn sai võtta suurtelt ja rasketelt muljuriga niidukitelt. Haakimine toimub III kategooria rippsüsteemiga – see sobib umbes 3,8 t kaaluva masina juurde. Kliendid on sageli soovinud ja nüüd on lõpuks teoks saanud integreeritud tugijalad, mis võimaldavad niiduki kokkupanduna seisma jätta. Seni olid eraldi olemas ainult külgepistetavad tugijalad.

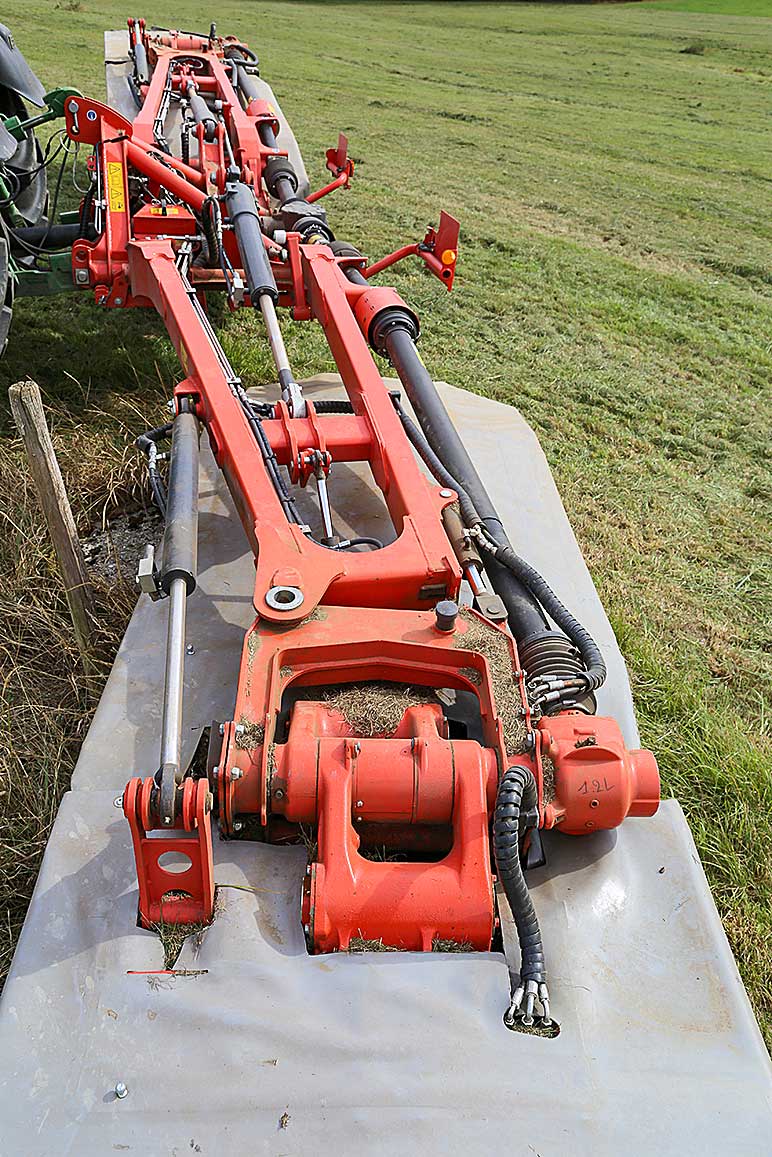

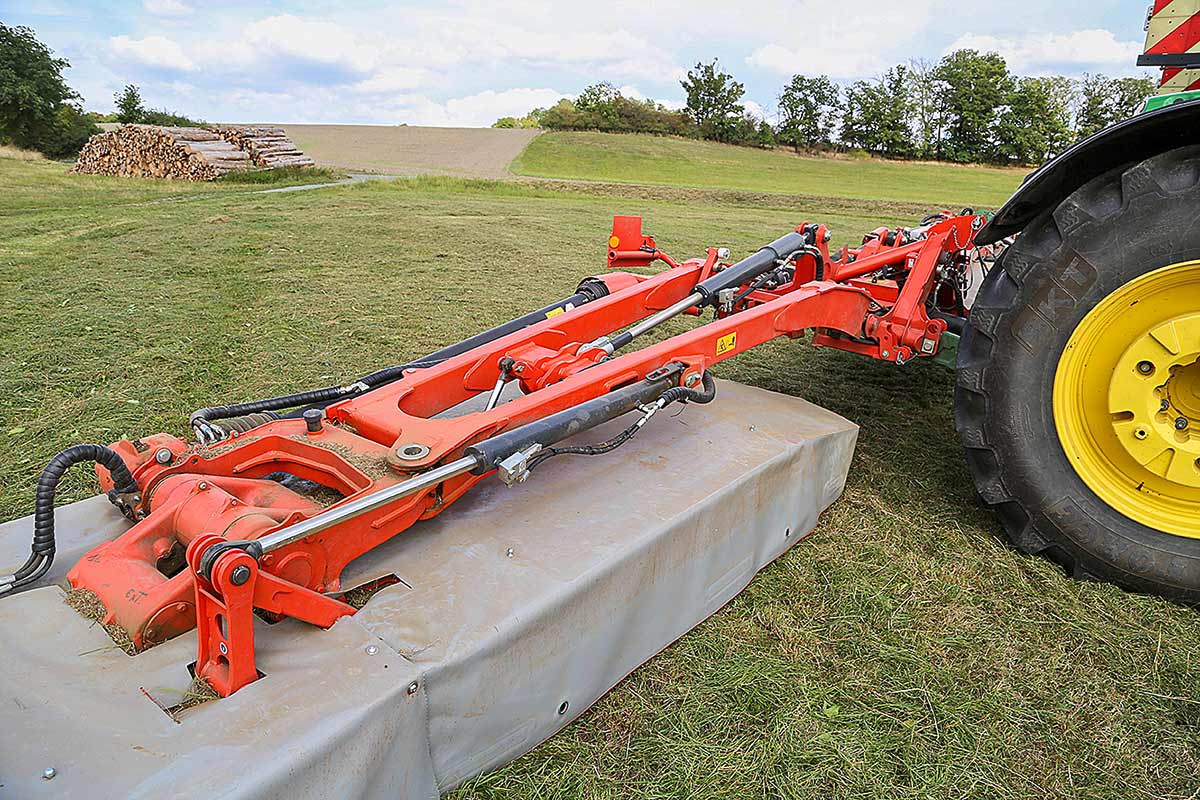

Kaks kandurit, millest kumbki kannab kaht niidulatti, on Kuhn konstrueerinud uuesti. Massiivsed laagrid moodustavad sisemise pöördepunkti. Raam koosneb kahest nelikanttorust, mille keskel paikneb kombineeritud hüdrosilindri kinnitus niiduki kokkupanekuks ja põlluotsaasendisse tõstmiseks.
Raami otsas paikneb horisontaalne pöördepunkt, mille kaudu on ühendatud välimine niiduseade. Koos veel ühe hüdrosilindri ja spetsiaalselt konstrueeritud käigukastiga ühendab see välimise niiduseadme masinaga.
Kesksed komponendid: jõuülekanded

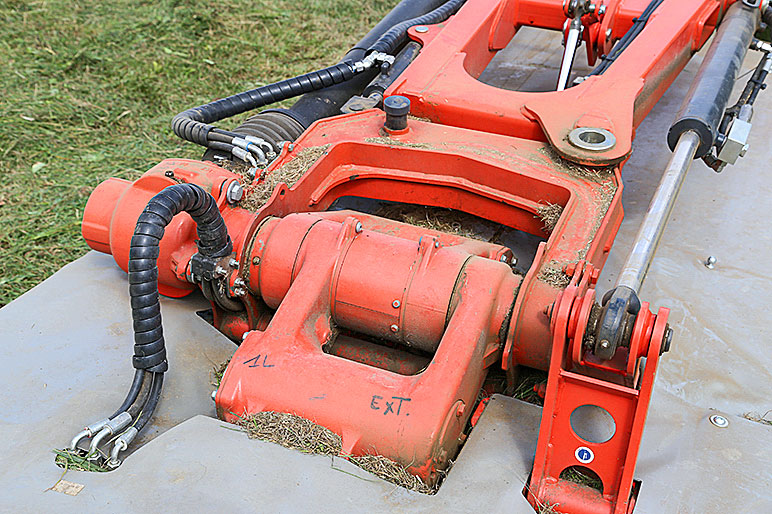

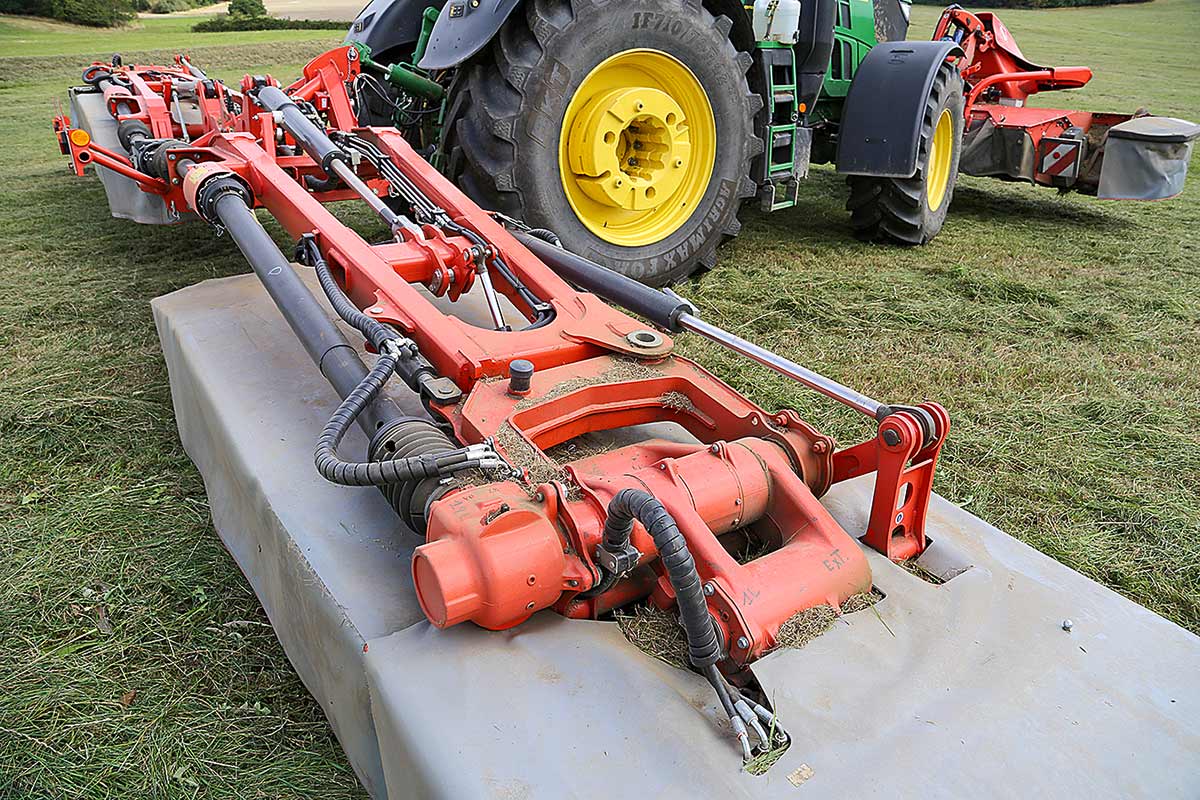

GMD 15030 keskseteks komponentideks on kaks patenteeritud jõuülekannet, mis paiknevad kummagi kanduri kahe niidulati vahel. Need Kuhni enda konstrueeritud mehhanismid valmivad Saverne’is. Neid saab 180° kokku pöörata ning nõnda toimivad need niiduseadmete vahel ühenduse ehk liigendina – ja umbes niisugused nad välja näevadki. Eelkõige kannavad need muidugi üle jõudu ning tagavad ühtlasi kummagi külje mõlema niidulati sünkroonse töö.
Jõud liigub traktorilt jaotuskasti, kust see hargneb kahele küljele. Mõlemal pool järgnevad hõõrdsidur, veel üks kardaanvõll, vabajooksusiduriga nurkülekanne ning seejärel üks eespool kirjeldatud „käigukastidest“. Viimast läbib keskne võll, millelt jõuülekanne hargneb kahte suunda. Esimene haru käitab koonushammasratta kaudu välimist niiduseadet, teine sisemist niidulatti. Selles kohas paikneb keskne ühenduskoht niidulattidega.
Tuttavad niidulatid

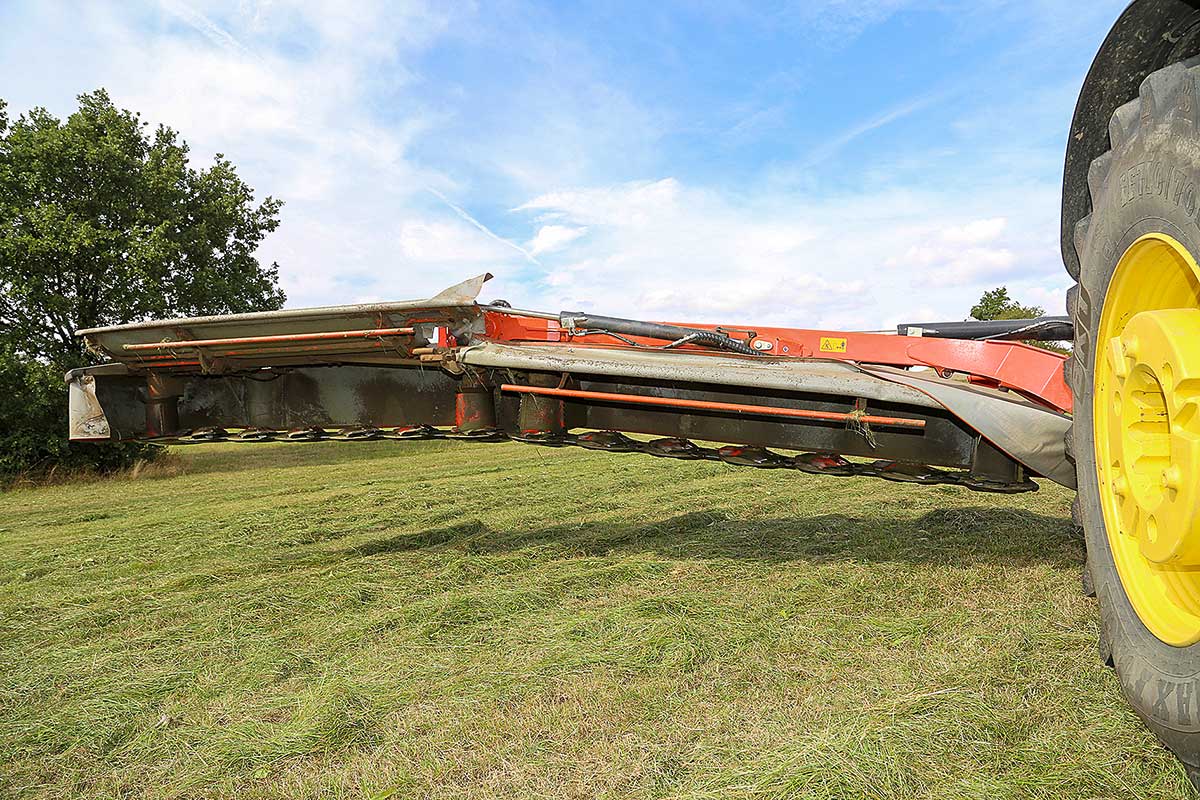

Kõik järgnev on konstruktsioonilt samasugune nagu Kuhni teistel muljurita niidukitel: OptiDisc Elite’i niidulatid, millest igaühel on seitse silinderhammasratastega käitatavat niiduketast, Protectadrive’i turvasüsteem koos niiduketta ajamis paikneva ettenähtud murdekohaga ning niitmiskõrgus 3–6,5 cm (lisavarustusse kuuluvate kõrge niite jalastega 8,5 kuni 12 cm).
Kummalgi küljel kasutatakse sees vastavalt parempoolset või vasakpoolset niidulatti. Väljaspool paiknevad aga niidulatid, mis tavalistel niidukitel kuuluksid tegelikult teisele küljele: paremal väljas paikneb seega vasakpoolne, vasakul väljas parempoolne niidulatt. Nii ei pidanud Kuhn ajamites midagi muutma. Et niidulatid puutuvad keskel kokku ja on sünkroniseeritud, haakuvad kahe lati niidukettad omavahel täpselt.

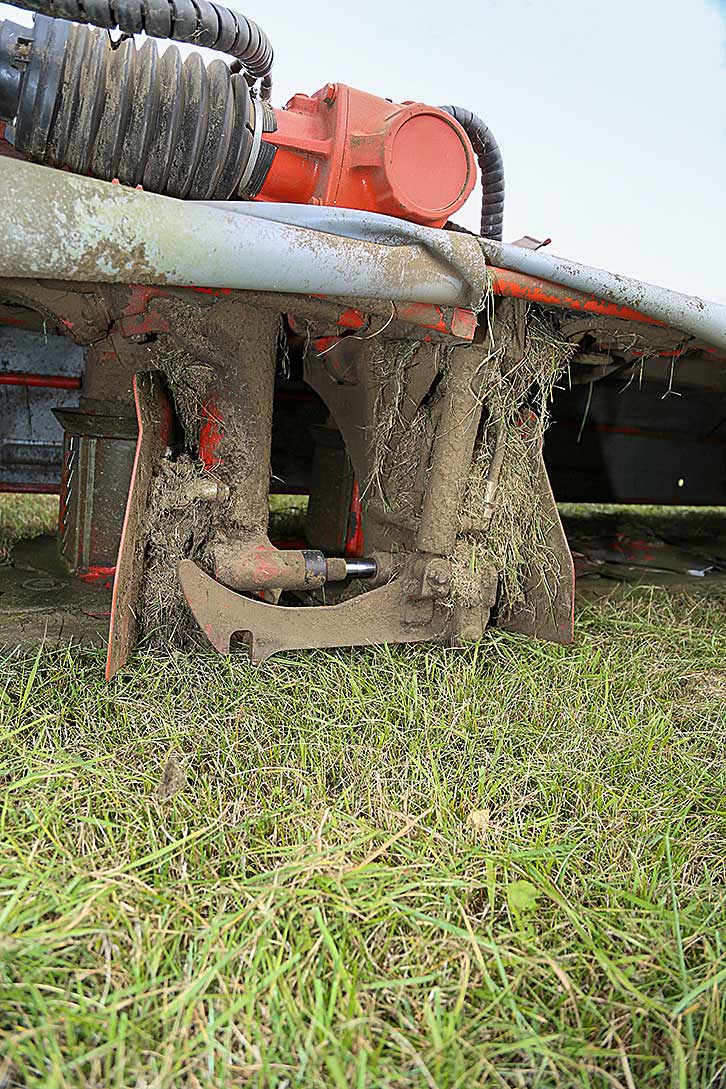

Kahe niidulati vahel peaksid etteandetrumlid vältima ummistusi. Kandurite väliskülgedel paiknevad elastsed plastkaitsmed, mis võtavad pärast kokkupuudet võõrkehaga taas oma esialgse kuju.
Maapinnaga sobitumine ja koormuse vähendamine
Koormust vähendab Kuhnilt tuttav hüdrauliline LiftControl-süsteem: kandurid kannavad kogu raskust, kuid hüdraulika vähendab nende koormust. Et nüüd on konstruktsioonis üks pöördepunkt rohkem, tuli koormuse vähendamist laiendada ka välimisele niidulatile. Kuhn lahendas selle kummalgi küljel väikese silindriga, mis on ühendatud LiftControl-süsteemi hüdroahelasse.
Eelpingestatud silindrid suruvad alt vastu välimist niiduseadet ja tõstavad seda koos ülemiste pöördepunktidega. Sellega vähendab Kuhn ühelt poolt välimise niidulati koormust. Teisalt jääb teatav liikumisruum sissepoole, mis võimaldab välimisel niidulatil maapinna kontuuridega kohanduda.
Kuhni andmetel saab iga niidulatt eraldi –4° kuni +6° õõtsuda. Meie niidetud ebatasasel pinnal oli selline maapinnaga sobitumine ka tegelikult märgatav. Põlluotstes suruvad silindrid täie jõuga vastu välimist niiduseadet ja tagavad nõnda pööramisel stabiilsuse.
Kaitse kahjustuste eest
Et niidukikombinatsioon saaks takistuste eest kõrvale liikuda, on Kuhn kummalegi küljele ette näinud kaks pöördepunkti, mille ümber niidulatid saavad kõrvale pöörduda. Kui välimine niiduseade satub takistusele, pöördub kogu vastava külje üksus taha ja üles – nagu niidukite puhul tavaks.
Kui aga takistusele satub sisemine niidulatt, pöördub sisemine üksus ümber keskel paikneva pöördepunkti tahapoole ja välimine ettepoole. Me simuleerisime takistusi niisutussüsteemi kaevu abil ja olime üllatunud, kui hästi süsteem toimib.
Lihtne käsitsemine

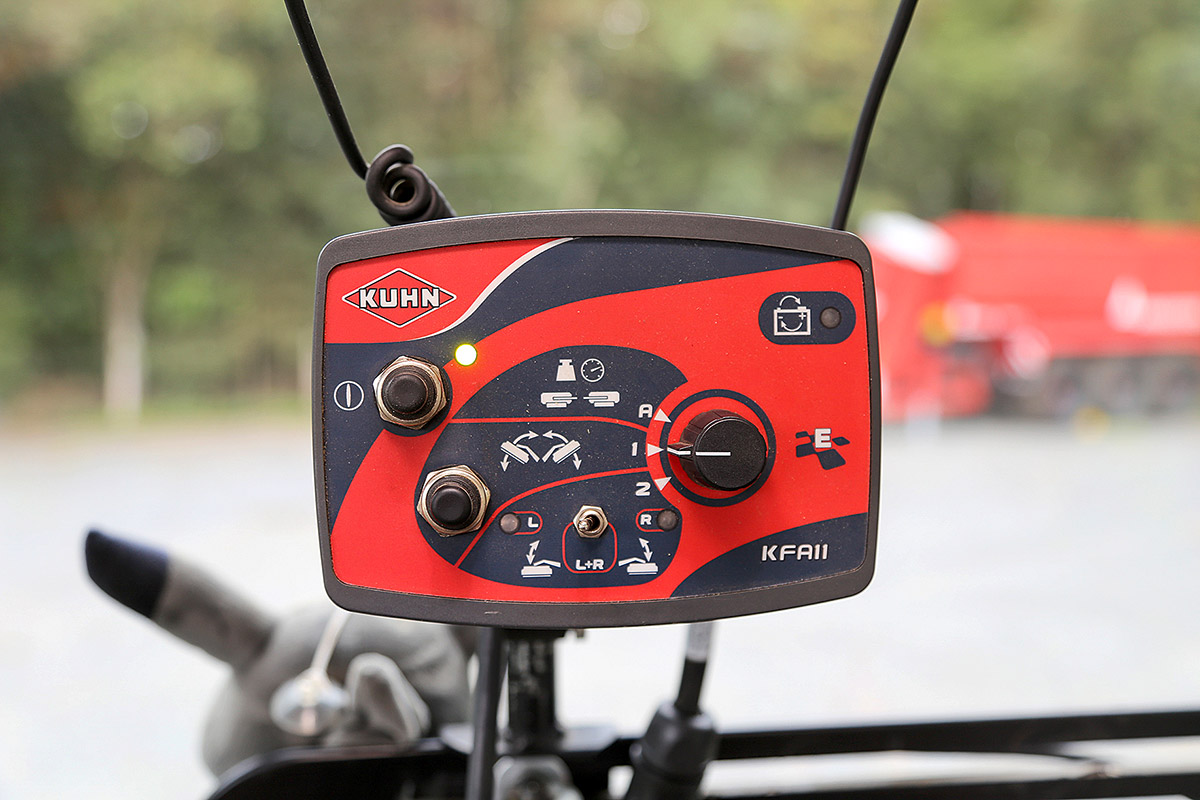

Põlluotsal manööverdamiseks on vaja üht ühetoimelist ning kõigi muude funktsioonide jaoks üht kahetoimelist hüdroväljavõtet. Kahetoimelise hüdroväljavõtte eri funktsioonide vahel lülitab juhtseade KFA 12. Lisavarustusena pakutakse 5300 euro eest (kõik hinnad kehtivad Saksamaal ja on antud käibemaksuta) LoadSensing-hüdraulika ISOBUS-varustust, mille puhul saab esirippsüsteemi juhtimise siduda taganiiduki juhtimisega.
Muljetavaldav laius
Niiduki lahtiklappimine võtab alla minuti. Juhte, kes tunnevad laiu nelja rootoriga vaaluteid, töölaius ära ei ehmata. Laiusega tuleb siiski harjuda, sest kolmepunktikinnituse tõttu läbib niiduki välisserv juba traktori väikeste rooliliigutuste korral päris pika vahemaa.
Meie kasutasime GMD 15030 koos John Deere 6250R-iga. Vähese haljasmassi korral sai traktor ka künklikul maastikul suurepäraselt hakkama. Et taganiiduk paikneb traktori lähedal, pole ka kaalujaotus probleem. Käivitusmoment on üllatavalt mõõdukas ega ole kuigivõrd suurem kui näiteks muljuritega kolmikul.
Koos 3,10 m esiniidukiga jääb Kuhni andmetel ülekatteks veel 46 cm. Kombinatsioon on üllatavalt hea manööverdusvõimega ja tõuseb kiiresti. Ka külgõõtsumine jääb mõõdukaks, nii et põlluotsapöördeid saab samuti kiiresti teha. Juht, kes töötas masinaga juba teist hooaega, kinnitas meie esmamuljeid. Kombinatsioonil on jõudlust küllaga: pöördeaegu arvestamata on kiirusel 12 km/h võimalik niita umbes 18 ha/h.
Kokkuvõte
Kuhn tõi GMD 15030 näol turule uue konstruktsiooniga jõuülekandeid kasutava 14,50 m laiuse niidukikombinatsiooni. Nõudlus sellise masina järele on praktikas täiesti olemas: lühemad tööks sobivad ajavahemikud ja heade juhtide nappus on kaks põhjust, miks nii suure jõudlusega kombinatsiooni vajatakse. Seetõttu peame täiesti võimalikuks, et niiduk leiab turul oma koha ning kujuneb nišitooteks alltöövõtjatele ja suurtele põllumajandusettevõtetele.
HEA TEADA
- Kaht kandurit käitavad ajamid on uue konstruktsiooniga ja patenteeritud.
- Paljusid teisi komponente on Kuhn kasutanud juba pikemat aega ning kombineerinud need siin uuel viisil.

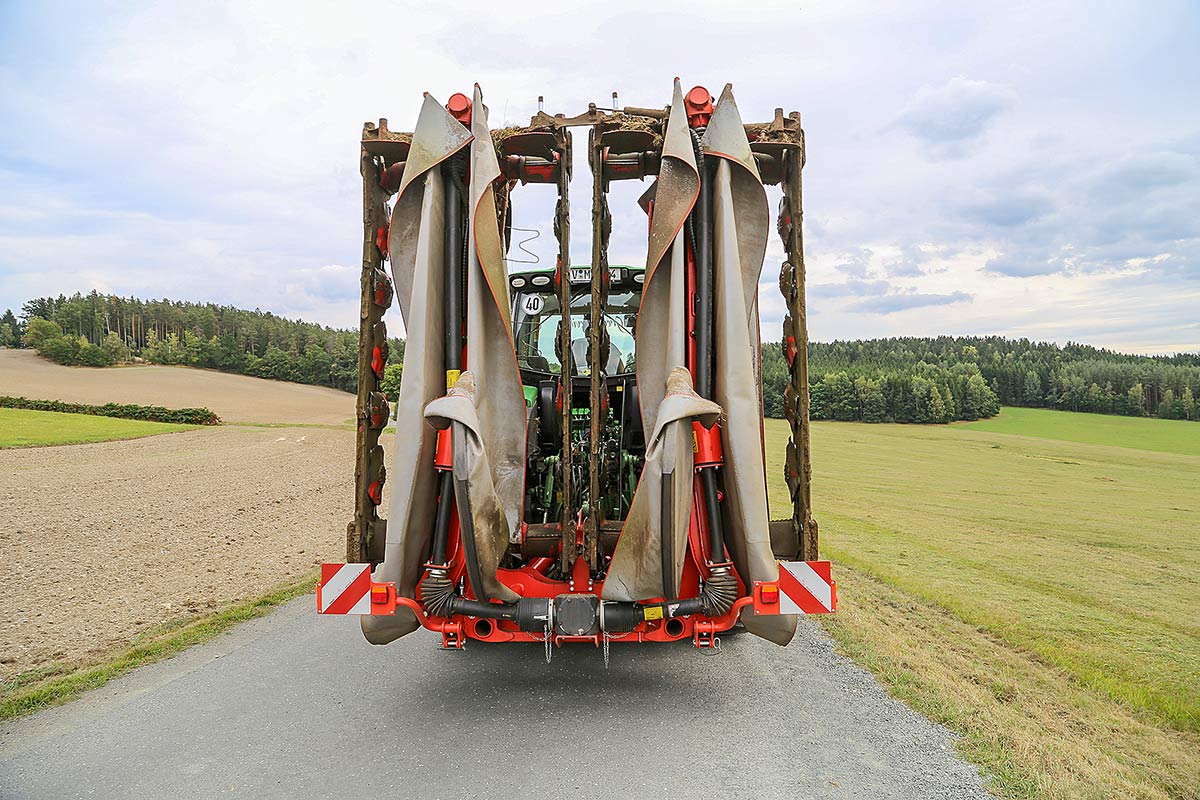

- Maanteel on niidukikombinatsiooniga väga mugav sõita.
